Rura LTCS A333 Gr 6 Smls
Dec 04, 2025
Co to jest materiał A 333 Gr 6
A333 gr.6 to bezszwowy materiał na rury stalowe zaprojektowany specjalnie do stosowania w środowiskach-o niskich temperaturach, zgodny z normą ASTM/ASME. Stal ta zachowuje doskonałe właściwości mechaniczne i wytrzymałość w ekstremalnych warunkach kriogenicznych, co czyni ją materiałem krytycznym w zastosowaniach inżynierii kriogenicznej. Norma ASTM A333obejmuje rury stalowe bez szwu i spawane do pracy w niskich-temperaturach, z gr.6jest gatunkiem zaprojektowanym specjalnie dla określonych zakresów temperatur.
Podstawowa wydajność A333 gr.6przejawia się w jego Próba udarności Charpy’ego V-w temperaturze -45 stopniwymagające:
Energia uderzenia pojedynczej próbki Większa lub równa 18 J
Średnia energia uderzenia Większa lub równa 20 J (wg ASTM A370)
Dane te potwierdzają jego doskonałą odporność na kruche pękanie w ekstremalnie niskich temperaturach, znacznie przewyższającą konwencjonalne stale węglowe (np.A106 gr.Bzazwyczaj osiąga<10 J at -29°C). In practical applications, obróbka cieplna(normalizowanie lub hartowanie + odpuszczanie) jest niezbędne do optymalizacji struktury ziaren w celu spełnienia tych wymagań.
Stal węglowa A333 Gr.6 Wzór chemiczny rury kwadratowej
| C(maks.) | Mn | P(maks.) | S(maks.) | Si | Ni | |
|---|---|---|---|---|---|---|
| Klasa 1 | 0.03 | 0.40 – 1.06 | 0.025 | 0.025 | ||
| klasa 3 | 0.19 | 0.31 – 0.64 | 0.025 | 0.025 | 0.18 – 0.37 | 3.18 – 3.82 |
| klasa 6 | 0.3 | 0.29 – 1.06 | 0.025 | 0.025 | 0,10 (min) |
CS A333 Gr.6 Analiza mechaniczna rur pustych
| Stopień | Granica plastyczności, min, psi (MPa) | Wytrzymałość na rozciąganie, min, psi (MPa) | Wydłużenie (%) |
| A333 gr.6 | 35 000 (240) | 60 000 (415) | 30 minut |
Tabela tolerancji rur bez szwu i rur stalowych spawanych ASTM A333 ze stali węglowej GR.6 do pracy w niskich-temperaturach
| Średnica zewnętrzna, cale | Tolerancja,% |
|---|---|
| 1/8 Mniejsze lub równe OD Mniejsze lub równe 2-1/2 | +20.0/-12.5 |
| 3 Mniejsza lub równa OD Mniejsza lub równa 18, WT/OD Mniejsza lub równa 5% | +22.5/-12.5 |
| 3≤OD≤18, WT/OD>5% | +15.0/-12.5 |
| OD większy lub równy 20, WT/OD mniejszy lub równy 5% | +22.5/-12.5 |
| OD≥20, WT/OD>5% | +15.0/-12.5 |
Tabela porównawcza ASTM A333 Gr.6 i Gr.3
| Parametr | gr.6 | gr.3 |
|---|---|---|
| Stop rdzenia | 3,5% Ni Stal (Ni: 3,2–3,6%) | 3,5% Ni Stal (Ni: 3,2–3,6%)Ten sam skład |
| Zakres temperatur | -45 stopni (min. temperatura projektowa) | -101 stopni (min. temperatura projektowa) |
| Temperatura próby udarności | -45 stopni (wycięcie Charpy’ego V-) | -101 stopni (wycięcie Charpy’ego V-) |
| Wymagana energia uderzenia | Większe lub równe 18J (pojedynczy) / Większe lub równe 20J (średnio) | Większe lub równe 18J (pojedynczy) / Większe lub równe 20J (średnio) |
| Mikrostruktura | Ferryt + 5–15% austenitu szczątkowego | Ferryt + 20–30% austenitu szczątkowego (bardziej stabilny) |
| Mech. Cryo Wytrzymałość. | Ni tłumi kruchość (ograniczony austenit) | Wysoka zawartość austenitu opóźnia-kruchość przejścia plastycznego |
| Aplikacje | • Terminale LNG (strefa -45 stopni) • Zbiorniki ciekłego amoniaku |
• Rury z ciekłym azotem (-196 stopni) • Chłodnice etylenowe (-101 stopni) |
| Limit wytrzymałości temp | Oxidation >200 stopni | Strength Drop >150 stopni |
| Proces spawania | Rozgrzej 95–150 stopni (zapobiega-pękaniu) | Rozgrzej 120–175 stopni (bardziej rygorystyczne wymagania) |
| Odniesienie do kosztów | Linia bazowa | +15% (bardziej rygorystyczna kontrola elementów) |

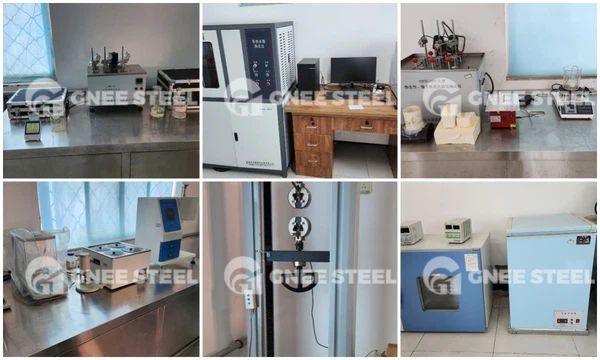

Test i kontrola
Pakowanie i wysyłka
